絕緣子良好的憎水性可以很好的防止污閃，減少事故發生。所謂憎水性是指絕緣子表面不易受潮，吸附的水分以不連續的孤立小水珠的形式存在，不形成連續水膜，從而限制了表面泄漏電流，提高閃絡電壓。實踐證明，運行中的絕緣子由于污穢、潮濕、放電、低溫等因素的影響，其憎水性會發生下降甚至喪失，并直接影響輸變電設備的防污閃性能，甚至威脅系統的安全運行。因此，對運行中的絕緣子的憎水性進行檢測是十分必要的。

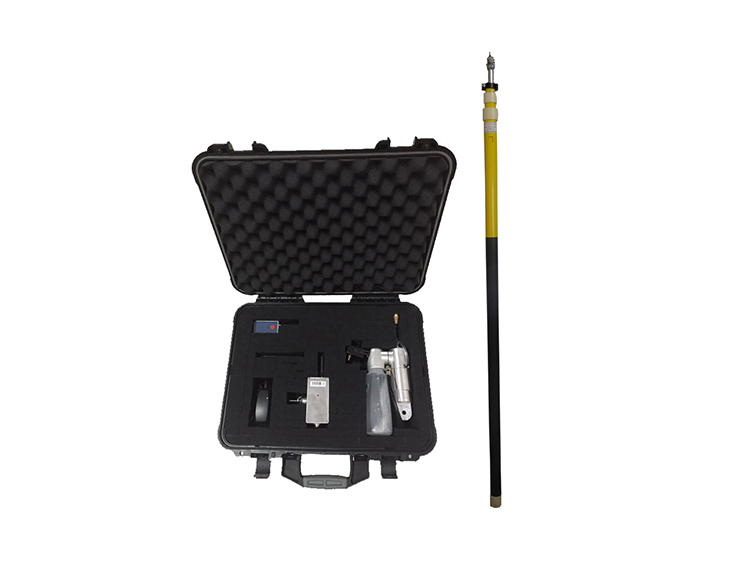

絕緣子憎水性帶電檢測裝置是基于IEC推薦的由瑞典輸配電研究所（STRI）提出的憎水性檢測技術噴水分級法，由電動噴水裝置、圖像拍攝裝置和憎水性分析軟件等組成。電動噴水裝置通過紅外遙控控制，按照DL/T 864-2004導則對噴水分級法的規定對絕緣子傘裙進行精確定量噴灑水霧；憎水性檢測裝置集成了一顆百萬級別的前端攝像頭，通過WiFi熱點與手機進行連接進行取照工作，圖像質量能夠保證憎水性分析軟件的圖像分析。絕緣子憎水性帶電檢測裝置結構簡單，操作方便，可以快速準確的判斷絕緣子的憎水性狀況。
主要應用領域：電業局、復合絕緣子的成套廠、線路維護、電力行業維護高壓線的相關部門及單位、電廠、學校、科研機構等相關單位。
產品功能：
■ 帶電檢測各種復合絕緣子的憎水性
■ 檢測硅橡膠及RTV噴涂材料的憎水性
■ 自動準確分析憎水性等級
■ 記錄每次檢測的各種數據及圖形
■ 可查詢每次及每串絕緣子的檢測記錄
■ 自動判斷憎水性發展趨勢
■ 分析判斷耐污閃，耐濕閃性能
■ 為檢修和選型提供科學依據
產品特性：
（1）紅外遙控控制電動噴水部分自動噴水保證了操作人員的安全
（2）電動噴水部分自動進行快速精確霧化噴水
（3）通過前端攝像頭獲得高清憎水性圖片
（4）分析系統由憎水性圖片獲得信息進行計算
（5）根據計算結果按照DL/T810-2012中對憎水性的等級特征描述（如表1）確定憎水性級別
（6）整機設計簡潔大方，且便于拆卸攜帶
|
HC值 |
表面水滴的狀態 |
|
1 |
僅形成分離的水珠，大部分水珠θr≥80° |
|
2 |
僅形成分離的水珠，大部分水珠50°<θr<80° |
|
3 |
僅形成分離的水珠，水珠一般不再是圓的，大部分水珠20°<θr≤50° |
|
4 |
同時存在分離的水珠和水膜（θr＝0°），總的水膜覆蓋面積<被測面積的90％，最大的水膜面積<2cm2 |
|
5 |
總的水膜覆蓋面積<被測面積的90％，最大的水膜面積>2cm2 |
|
6 |
總的水膜覆蓋面積>被測面積的90％，有少量的干燥區域（點或狹窄帶） |
|
7 |
全部試驗面積上覆蓋了連續的水膜 |
不同憎水性等級的圖像特征描述（注：θr接觸角）
產品參數：
4.1 噴水部分
噴嘴孔徑：0.79mm
流 量：0.6L/min @3bar
噴流角度：30°@3bar
噴頭活動角度：360°
單次噴水量：0.7mL～1.2mL
單次測量噴水次數：25次
總噴水量：25mL（根據電力行業標準設定，若用戶需要可按用戶需求更改）
儲水量：標準240mL（可選500mL）
噴水觸發方式：射頻
4.2 拍、取照部分
分辨率：標準720X1280@30fps
固定焦距：f=16mm
最大像素：150萬
最低照明度：0.01Lux
視野率：100%（即“通過取景器所見范圍”與“實際成像范圍”的比值，100％視野率的取景器才能實現真正的所見即所得）
圖片格式：JPEG
取像終端：4.2~5.5寸Android智能手機設備
天線：1db全向可彎折天線
終端固定方式：可調萬向卡件
傳輸協議：2.4G IEEE802.11g/b/n
取照方式：wifi熱點無線連接
圖像傳輸距離：20米以內
無線天線：5dB全向增益
活動角度：上下90度、左右180度
4.3 其他
絕緣操作桿：環氧樹脂三角伸縮型
絕緣操作桿總長度：3.5m（3節1m，1節0.5m） 可定制
供電電源：12V 3000mAH 鋰電池
檢測方法：
（1）根據被測線路電壓等級選擇不同操作桿進行組裝。
（2）將儲水器取下，加入去離子水裝回裝置。
（3）將噴水控制部分面板上的開關，，開關閉合后面板上的紅色工作指示燈亮。
（4）操作人員手持絕緣操作桿的尾部，將噴水裝置的噴頭置于待測傘裙外緣約20cm處，使調節好的噴頭出水方向與待測傘裙表面垂直；點動遙控器上的紅色啟動按鈕進行噴水操作。
（5）點動啟動按鈕后裝置自動噴水，單次出水量0.7mL~1mL持續時間0.7s，共噴水25次，間隔0.5s，總出水量17-25mL整個過程30s內完成。
（6）噴水操作結束后，通過手機顯示界面觀測，把攝像頭視角調到合適位置，一般距離絕緣子在25—30公分，隨時點擊手機軟件上拍照選項按鈕進行現場取照或者點擊錄像按鈕進行錄像，所有工作結束后，把噴水控制部分面板上開關閉合，將儲水瓶中的殘留水分倒掉后，裝置分拆裝回手提箱。
注：在裝卸儲水壺時注意勿將水灑在控制主機上。噴水部分所有的連接處均做過防水處理請勿隨意拆卸。
軟件簡介：
靜態接觸角是通過直接測量固體表面平衡水珠的靜態接觸角度，以此判斷材料表面憎水狀態；噴水分級法是用憎水分級來表示固態材料表面憎水狀態的方法。按照DL/T810-2012行業標準判定靜態接觸角θ和憎水性分級HC值兩個參數均應進行測量，并同時滿足相應的要求。

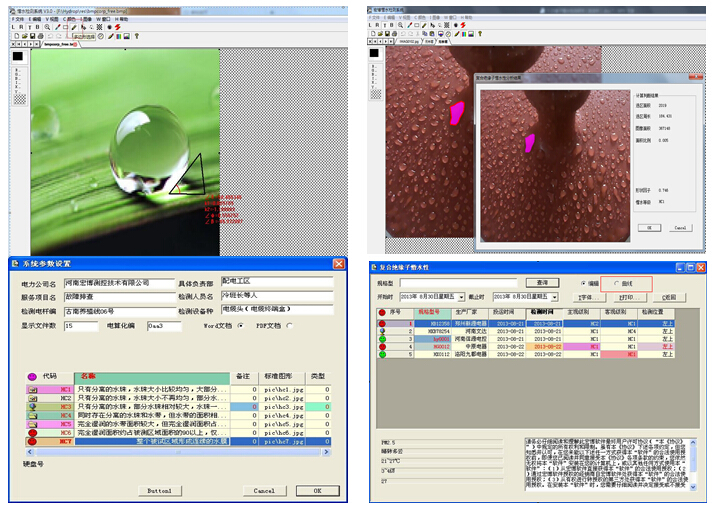

憎水性分析軟件根據檢測人員在現場獲取的絕緣子噴水后圖像，可對現場拍攝提取圖像作一些常規的處理，準確判斷圖象中水珠形狀所代表的靜態接觸角和絕緣子的憎水等級。系統圖象的預處理軟件設置了基本的圖象處理功能，如：剪切、粘貼、放大、縮小、中值濾波和圖像旋轉。圖像處理功能可以進一步改善圖像質量，但是通常不必使用預處理功能，就可以對圖象的憎水等級進行判斷，通過兩種分析結果可直觀判斷出被測試品當前的憎水性能。
正確使用檢測軟件對檢測絕緣子憎水性至關重要。
憎水等級判斷分為兩部分：主觀判斷和客觀判斷。用戶還可以利用“查詢”功能，對歷史判斷記錄進行檢索、查詢和統計分析。
